S2000シリーズ
構造
シンプル
Windowsライクなドロップダウンメニューで簡単操作です。また、ディスプレイを大きくして操作性も向上しました。
PLC搭載・端子台レス基盤構造などにより、シンプルかつ簡単メンテナンスを実現しました。
金型ごとに立上用と量産用の3条件までを記憶でき、スイッチ一つで簡単に切り替えが可能です。 またスタータ機能を使えば成形機の操作に連動するため、簡単に高機能を使いこなせます。
タフ
CEマークに対応し、外乱ノイズに強いことは勿論、放射ノイズも出さない設計です。
湿気によるヒーター漏電等にも耐える、光絶縁センサー入力回路採用。
センサーが断線した場合でも、出力固定制御により成形続行可能です。
安定性
電流クローズドループ制御や、電源電圧補正回路により、電源電圧が変動する環境でも安定した成形ができます。 各種異常監視機能により、ヒーターや周辺機器に異常が発生した場合、アラーム出力します。

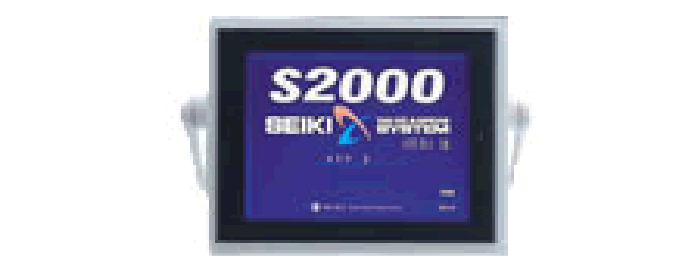

外観写真
12.1インチTFTディスプレイ(オプション)
5.7インチディスプレイ(標準)
本体裏面
基本機能
成形条件記憶(24型分/8型分※)、 スターター機能、 二色成形機能、 インターロック機能、 立上機能(3条件)、 チップタイマー独立設定機能、 二段立上機能、 キーロック機能、 パスワード機能、 センサー切替え機能、 出力固定制御、 出力素子破壊時金型保護回路
※制御点数が 32TP8 以下の場合は 24 型分、それ以上の制御点数の場合は8型分の記憶が可能です。
仕様
制御対象 | TPタイプ | Dスピア、Bスピア、その他32Vボディのスピア |
---|---|---|
VPタイプ | SVP、SVY、他社バルブ | |
NPタイプ | SIスピア、ホットブロック | |
最大制御点数 | マニホールド:32、スピア:128、バルブ:128、ホットブロック:32 | |
出力容量 | マニホールド:4.8KW(200V 三相)、バルブ:800W(200V 単相)、ホットブロック:3KW(200V 単相) | |
表示画面 | 5.7インチモノクロ液晶(タッチパネル付き) | |
12.1インチTFTカラー液晶(タッチパネル付き)(オプション) | ||
異常監視 | 温度監視・センサー断線検出・センサー逆接検出・センサー対応異常検出・ ヒーター断線検出・ヒューズ切れ検出・過電流検出・マニホールド電流監視 |
|
アラーム (電子ブザー) |
異常(フリッカーアラーム/75dB)、昇温完了(ホロホロブザー/70dB)、 チップオンアラーム(ホロホロブザー/70dB) |
|
タイミング信号 | 電圧入力 | チップ:DC12~30V 又は AC100~240V 入力、 |
バルブ:DC12~30V 又は AC100~240V 入力(VP タイプのみ) | ||
接点入力 | リレー接点 | |
デジタルI/O | 接点出力:異常信号、昇温完了信号、成形インターロック信号 | |
接点入力:外部昇温信号、外部異常信号、スターター用自動/手動/射出信号 | ||
バルブ駆動信号 (VPタイプのみ) |
DC24V出力:バルブソレノイド4点分 | |
接点入力:エアー圧力低下信号 | ||
シグナルタワー | 赤:異常/黄:昇温完了/緑:成形 (オプション) | |
PC用インターフェース | LAN(10BASE-T)(オプション) | |
温度入力分解能 | 0.25℃/LSB | |
サンプリング速度 | 500ms(温度入力・温度制御) | |
使用温度範囲 | 0~40℃ (保存温度は-20~60℃) | |
使用周囲湿度 | 20~70%RH(ただし結露しないこと) | |
電源 | AC200V/ 220V/ 240V(±10%)、50/60Hz | |
寸法 | 400(W)×360(D)×800(H) (8TP4 以下) | |
900(W)×450(D)×1170(H) (8TP4 を超えるもの) | ||
外装 | キャスター ・ アイボルト付き | |
付属品 | タイミング信号入力ケーブル(接点入力用 又は 電圧入力用 |
制御方式
タイプ | 制御方式 |
---|---|
TP | 電流クローズドループ制御(チップ・ボディ)、ソフトパルス制御(マニホールド) |
VP | 電源電圧補正型ソフトパルス制御(チップ)、ソフトパルス制御(ボディ・マニホールド) |
NP | 電流クローズドループ制御(チップ)、ソフトパルス制御(ホットブロック・マニホールド) |
オプション
- 1.シグナルタワー
- 異常/昇温完了/成形の各状態を、赤/黄/緑の表示灯で知らせます。
- 2.漏電ブレーカー仕様
- ヒーター等の漏電を検出して電源を遮断します。
- 3.PC接続オプション
- パソコンを接続して、温度と電流のデータロギングが可能です。
- 4.大型カラーLCD
- 12.1 型TFTカラー液晶ディスプレイにスピア 16 点+マニホールド8点の同時表示を行います。
- 5.スイッチボックス
- ヒーター電源やチップ手動加熱などの操作を、手元の押しボタンで操作可能です。
