WTCシリーズ
構造
シンプル
- チップ回路（11V-5.0A）専用で、200Vヒータ制御コントローラと組み合わせる事で、チップヒーター付きプローブの制御が可能
- 操作はカラータッチパネルによる操作を採用。シンプルな画面構成で、日本語、英語、中国語の言語切り替えもワンキーで可能
- バルブシステムの開閉も標準で制御可能
- チップヒーターとバルブ開閉操作を同じ画面で操作する事が可能で、スムーズな成形操作が可能
- 電源電圧が、AC200～AC240Vの範囲であれば、簡単に電圧変更が可能（トランス1次端子切替要）
タフ
- ＣＥマーク（RoHS適合）に対応し外乱ノイズに強く、放射ノイズも出さない設計
安定性
- チップヒーターを閉ループ電流制御することにより、電源電圧が不安定な環境などでも安定した成形が可能
- チップヒーター断線検出・過電流検出により、チップヒーターや周辺機器に異常が発生した場合、アラーム出力や成形停止させる事が可能
- 真の実効電流測定回路を採用により、電源環境の悪い歪んだ電源波形でも精密な電流制御が可能

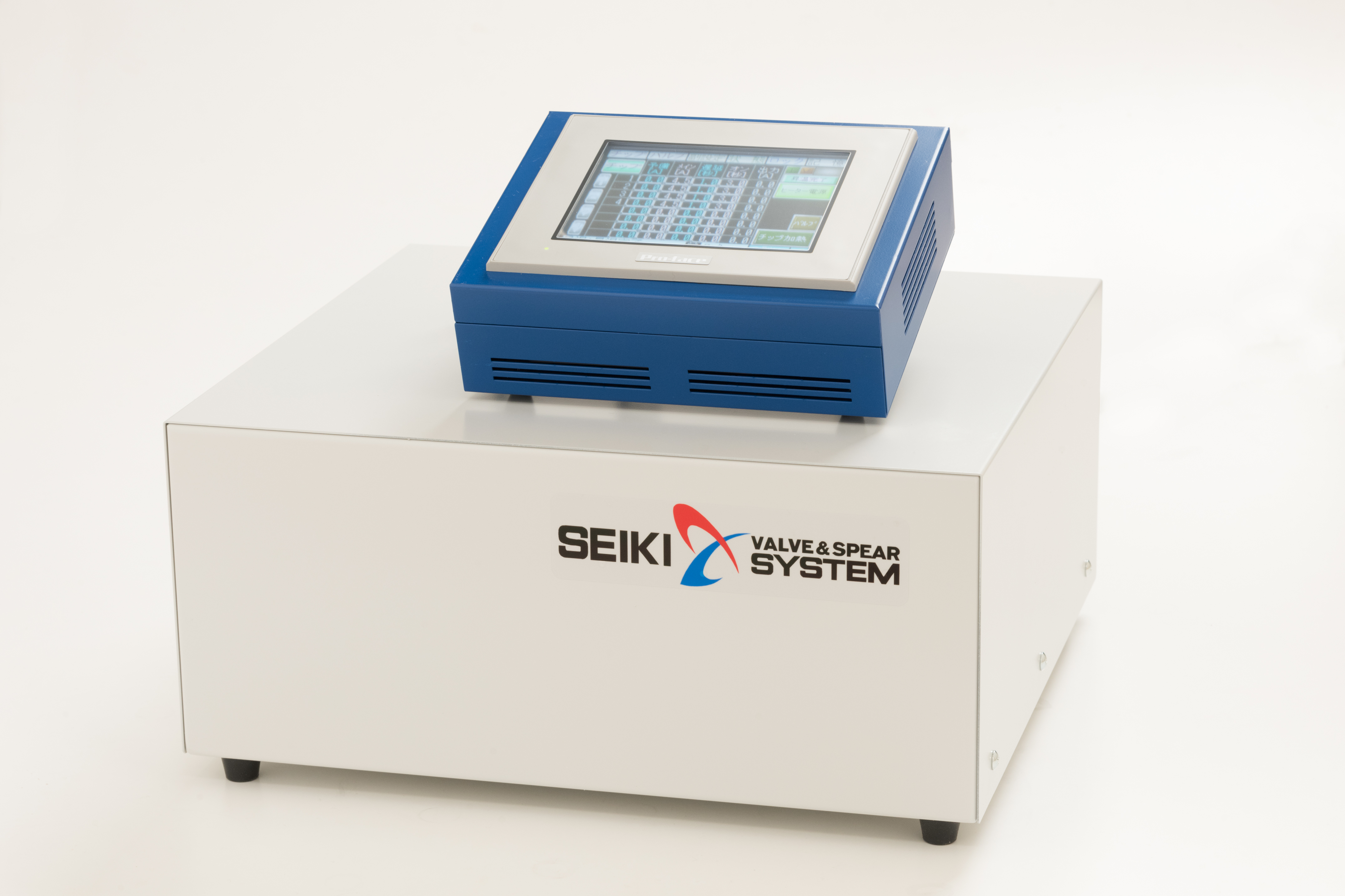

外観写真

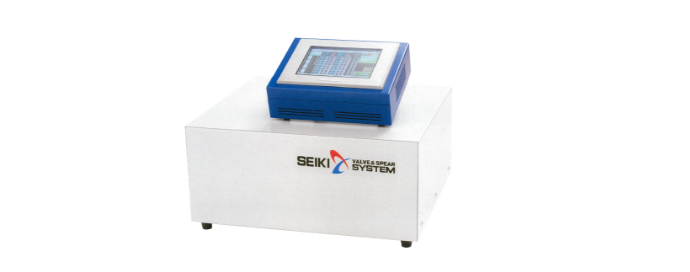

エントリーユニット

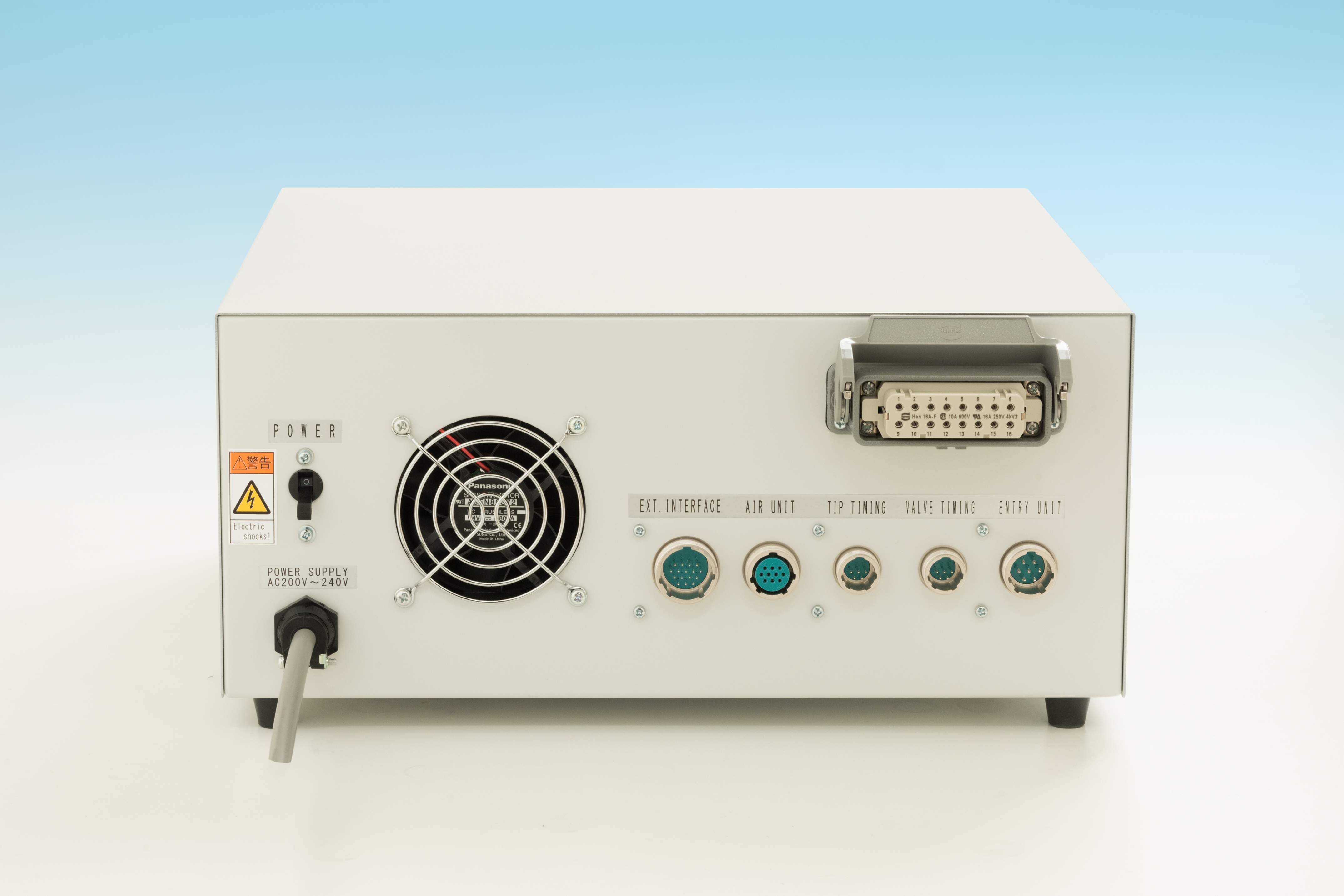

本体裏面
基本機能
チップヒーター出力制御（4・8回路） チップタイマー独立設定機能 バルブタイマー（4点）
異常検出機能 異常時出力遮断回路 成形条件記憶（12型分）
インターロック機能 キーロック機能 パスワード機能
仕様
| 制御対象 | VPタイプ | SVP、SVY、SV32F、SMV、G、その他５Aまでのチップ |
| 最大制御点数 | チップヒーター：4 回路、8 回路 | |
| 出力容量 | 11V、55W/１回路（特注として22V制御可能） | |
| 表示画面 | 5.7inchカラー液晶タッチパネル | |
| 異常監視 | ヒーター断線検出・過電流検出 | |
| アラーム | 電子ブザーと異常内容表示 | |
| タイミング信号 | 電圧入力 | チップ：AC/DC12～30V入力
バルブ：AC/DC12～30V入力 |
| 接点入力 | リレー接点 | |
| 外部 インターフェイス |
接点出力: 異常信号、成形インターロック信号
接点入力:：外部異常信号 |
|
| バルブ駆動信号 | DC24V、2A出力：バルブソレノイド４点分
接点入力：エアー圧力低下信号 |
|
| 使用温度範囲 | 0～40℃ （保存温度は-20～60℃） | |
| 使用周囲湿度 | 20～70％HR（ただし結露しないこと） | |
| 電源 | AC200V/ 220V/ 240V（±10％）、50/60Hz | |
| 寸法[mm] | 372(W) × 340(D) × 178(H) | |
| 付属品 | タイミング信号入力ケーブル（接点or電圧入力選択） | |
