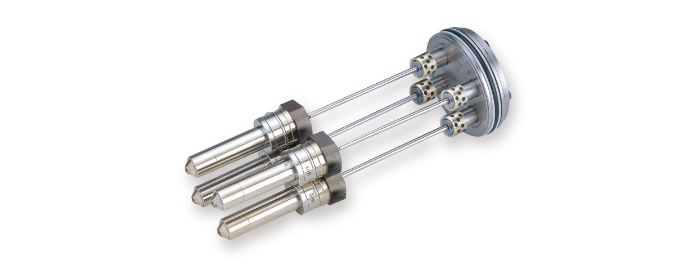

SV25Fシリーズ

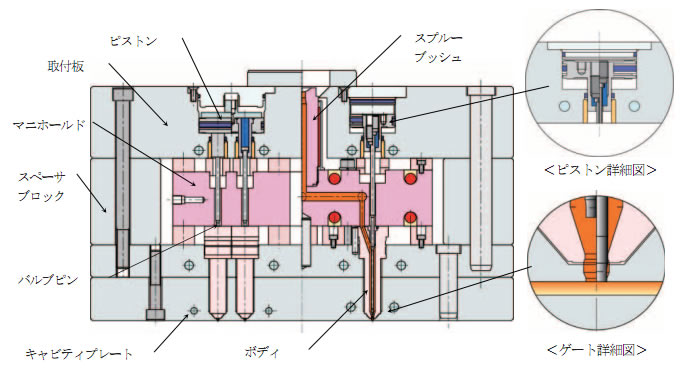

構造
ピストンの種類
42Aピストン
1ピストン1バルブピン
60WS32ピストン
1ピストン2バルブピン
60WS30ピストン
1ピストン2バルブピン
80FR37H25ピストン
1ピストン4バルブピン
特長
- 汎用樹脂から汎用エンプラ樹脂まで広範囲に対応が可能です。
- 小ピッチ多数個取り対応。最小ピッチは、SVシリーズ最小の25mm。
- 充填材入り樹脂の対応も可能です。
- 空圧駆動方式と振れ止め機構により金型（ゲートやバルブピンの損耗・破損）に負担をかけません。
- 空圧駆動方式なので、取り扱い・メンテナンスが容易です。
仕様
- 1.ボディヒータ
- 200V～240V (AC)
- 2.ゲート径
- φ0.8、 φ1.0、 φ1.2
- 3.コントローラ
- WMCコントローラ（他社製コントローラのご利用は当社に安全をご確認ください。）
- 4.駆動源
- 空圧で作動 (0.5Mpa)

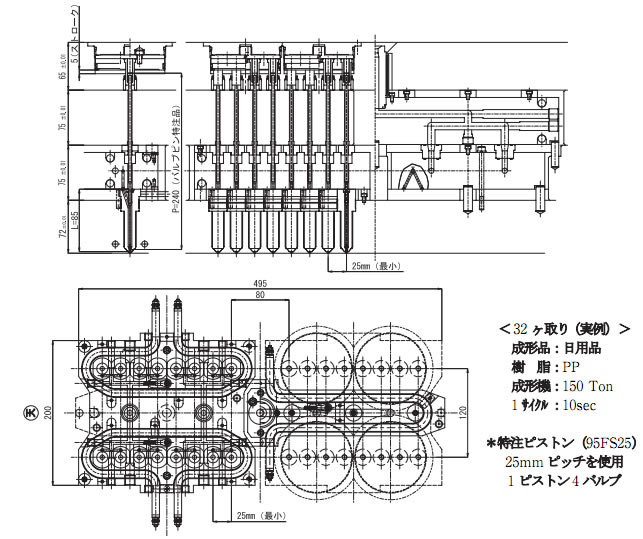

参考マニホールド画面
実績
| 樹脂 | 製品重量(g) | キャビ×ゲート | ゲート径(mm) | 用途 |
|---|---|---|---|---|
| HD-PE | 5 | 32×32 | 1.0 | 飲料品 |
| PS | 2 | 8×8 | 1.0 | 日用品 |
| HIPS | 2 | 16×16 | 0.8 | 日用品 |
| HIPS | 3.5 | 16×16 | 1.2 | 日用品 |
| ABS | 3 | 4×4 | 1.2 | コピー部品 |
| ABS | 4.3 | 2×2 | 1.2 | プリンタ部品 |
| PC | 2 | 16×16 | 0.8 | 日用品 |
| PC | 1 | 2×6 | 1.0 | カメラ部品 |
| PC | 3 | 2×2 | 1.2 | バッテリー部品 |
| PC | 1 | 16×16 | 0.8 | 医療器部品 |
| PBT+GF(30%) | 2 | 2×2 | 1.0 | 自動車部品 |
| PBT | 3 | 8×8 | 1.0 | 自動車部品 |
| POM+CF(20%) | 5 | 4×4 | 1.0 | 携帯電話部品 |
| POM | 3 | 4×4 | 1.2 | 自動車部品 |
| TPE | 2 | 8×8 | 0.8 | 日用品 |
| TPE | 1 | 16×16 | 1.0 | 医療器部品 |
| TPE | 1 | 8×8 | 0.8 | 医療器部品 |
