WMCシリーズ

構造

シンプル

  • 操作はカラー画面による、ツールバーからの画面選択を採用。マニュアルを確認しなくても操作可能なシンプルな画面構成。言語表示も日本語、英語、中国語の切り替えが可能
  • 制御回路、温度入力回路、出力回路、保護回路を1種類の基板に集約する事で、基板の種類と内部配線を減らしシンプルかつ簡単メンテナンスを実現
  • 金型ごとに立上1、立上2と量産用の3モードを記憶、スイッチ一つで簡単に切替えが可能。
    また、スターター機能を使えば成形機の操作に連動し、さらに簡単な操作で成形を開始する事が可能
  • 電源電圧が、AC200~AC240Vの範囲であれば、交換部品無しで電圧変更が可能(トランス1次端子切替要)

タフ

  • CEマーク(RoHS適合)に対応し外乱ノイズに強く、放射ノイズも出さない設計
  • 光絶縁センサー入力回路採用により絶縁耐圧を400Vまで向上。漏電や誤配線による過電圧から基板回路を保護
  • 温度制御の他に、出力値固定制御も可能。センサー故障等の緊急時にも出力値を直接入力する事により
    成形続行が可能

安定性

  • チップヒーターを閉ループ電流制御することにより、電源電圧が不安定な海外環境などでも安定した成形が可能
  • 温度センサーや電流測定回路の校正をデジタル化したことにより、経年変化がなく長期間精度を維持
  • 各種異常監視機能により、ヒーターや周辺機器に異常が発生した場合、アラーム出力や成形停止が可能

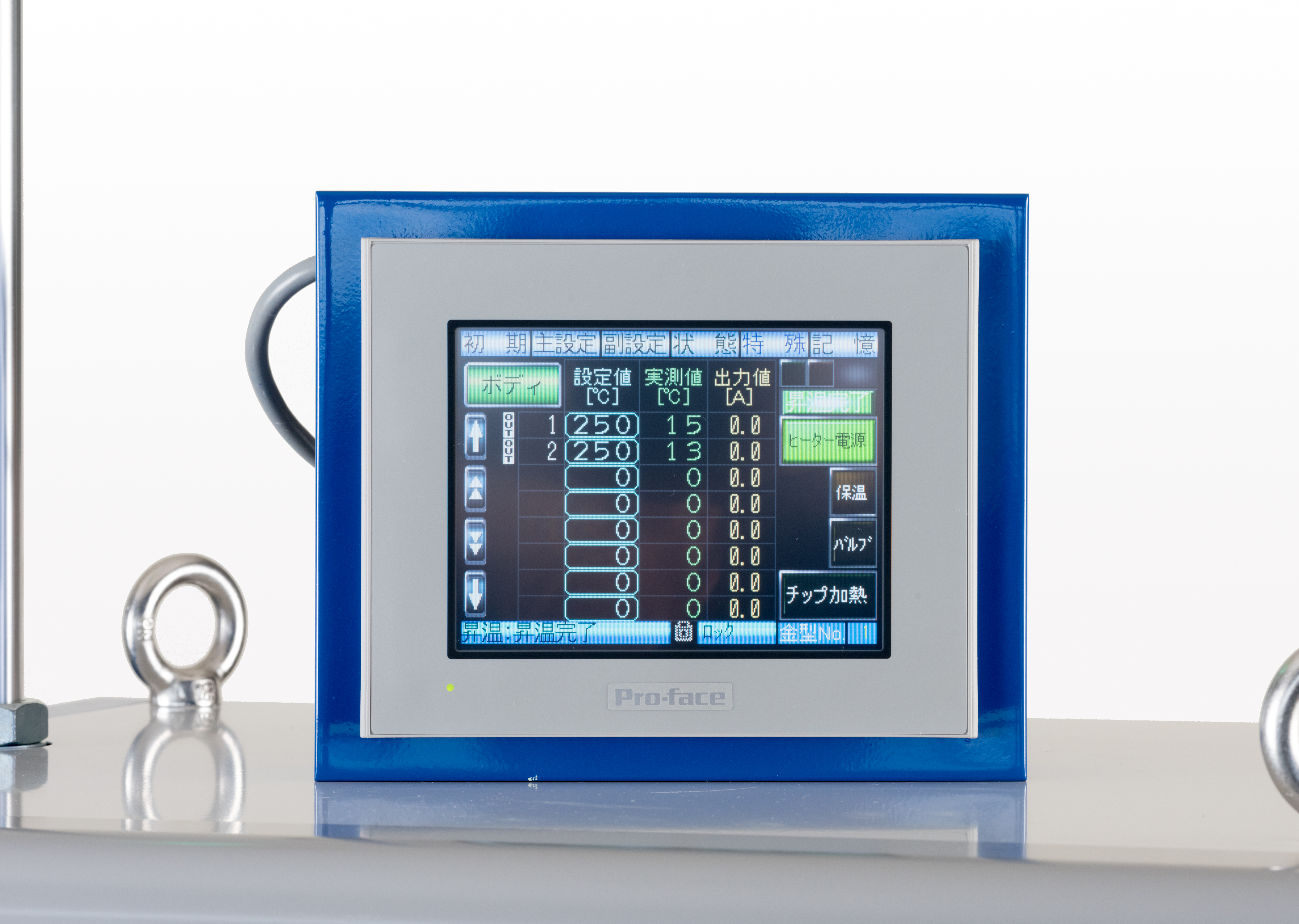

外観写真

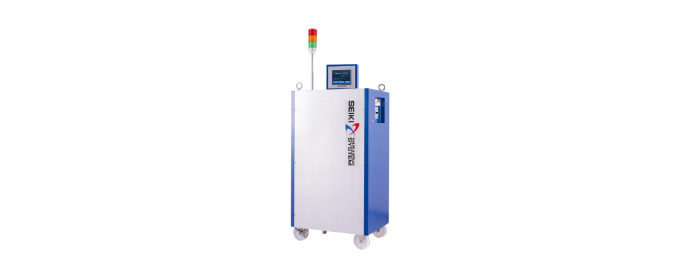

エントリーユニット

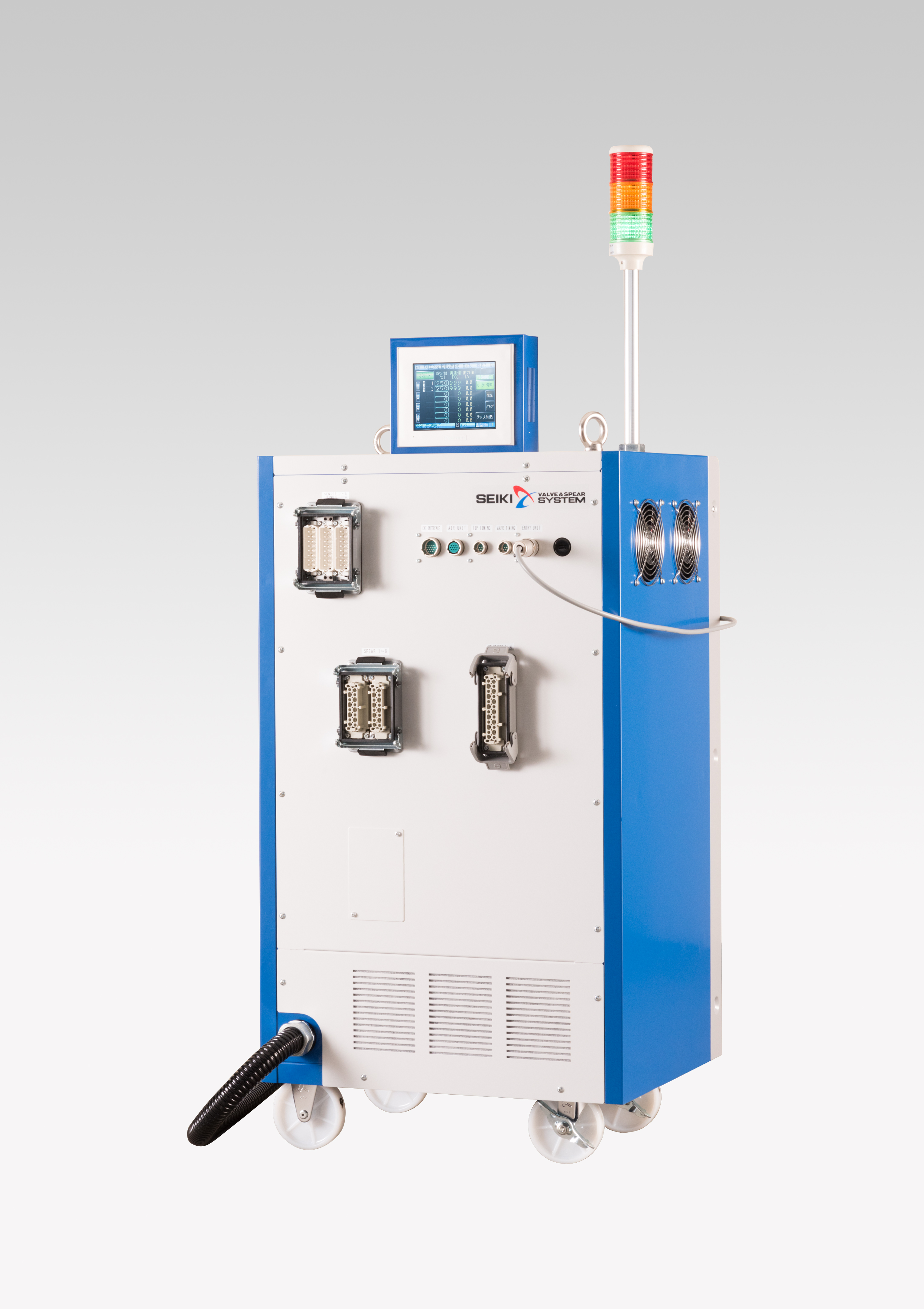

本体裏面

基本機能

成形条件記憶(12型分)        立上機能(3条件切り替え可) スターター機能

二色成形機能                            インターロック機能                   チップタイマー独立設定機能

二段立上機能                            ソフトスタート機能                   バルブタイマー(4点)

異常検出機能                            キーロック機能                           パスワード機能

センサータイプ切替え機能     出力値固定設定機能                   異常時出力遮断回路

金型診断機能

仕様

制御対象 TPタイプ Dタイプ、Bタイプ、SMV、ESP、その他32Vボディのスピア
VPタイプ SVP、SVY、SV32F
VNタイプ SH、ESN、SVP(チップ無)、SVY(チップ無)SV32F(チップ無)SV25F、その他200Vヒーターを使用したプローブ
最大制御点数 マニホールド:8(32特注)、スピア:32(128特注)、バルブ32(128特注)
出力容量 マニホールド:4.8KW(200V三相)、バルブ:2.0KW(200V単相)

(メインブレーカの容量から一部制限あり)

表示画面 5.7inchカラー液晶タッチパネル
異常監視 温度監視・センサー断線検出・センサー逆接検出・センサー対応異常検出・

ヒーター断線検出・ヒューズ切れ検出・過電流検出・マニホールド電流監視

アラーム

(電子ブザー)

異常(フリッカーアラーム/75dB)、昇温完了(ホロホロブザー/70dB)、

チップオンアラーム(ホロホロブザー/70dB)

タイミング信号 電圧入力 チップ:AC/DC12~30V入力

バルブ:AC/DC12~30V入力

接点入力 リレー接点
外部インターフェイス 接点出力:異常信号、昇温完了信号、成形インターロック信号

接点入力:外部昇温信号、外部異常信号、スターター用自動/手動/射出信号

バルブ駆動信号

(VPタイプのみ)

DC24V、2A出力:バルブソレノイド4点分

接点入力:エアー圧力低下信号

温度入力分解能 内部0.1℃(A/D変換15bit、サンプリング周期1秒)
温度入力範囲 0~450℃
電流測定分解能 真の実効値測定方式 精度0.1A(A/D変換10bit、サンプリング周期10kHz)
使用温度範囲 0~40℃ (保存温度は-20~60℃)
使用周囲湿度 20~70%HR(ただし結露しないこと)
電源 AC200V/ 220V/ 240V(±10%)、50/60Hz
ブレーカ 漏電ブレーカ
寸法 520(W) × 380(D) × 690(H)  (8TP8、8VP8以下)

520(W) × 380(D) × 945(H)  (16TP8、16VP8)

付属品 タイミング信号入力ケーブル(接点or電圧入力)・アイボルト・予備ヒューズ

オプション

シグナルタワー :成形の状態を赤/黄/緑の表示灯で知らせます。
赤:異常 / 黄:昇温完了 / 緑:成形
