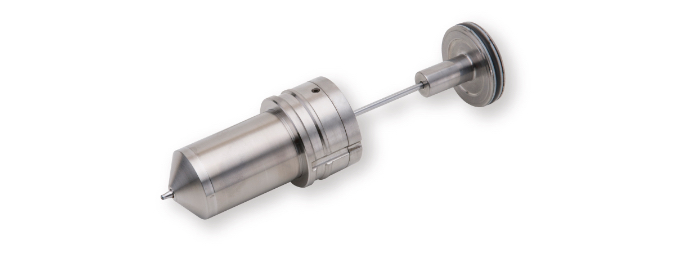

シンプルフロー/SVYシリーズ

構造

特長

  1. 樹脂の分割流動をさせない、シンプルな流路により、完璧な先入り先出し構造を実現。
  2. 分流によるウェルドラインや部分滞留によるヤケやコンタミ発生もない色替えが容易なシステムです。
  3. 高いコストパフォーマンスのチップヒータ無し 薄肉・ハイサイクル用。高機能のチップヒータ付き透明・ 厚肉・色替え用と選択できます。
  4. バルブピンの「振れ止め機構」によりゲートやピン先端の消耗・破損を防ぎます。
  5. バルブピン交換やピン先端位置の微調整は成形機上で可能です。

仕様

1.ボディヒータ
200V~240V(AC)
2.チップヒータ
11V(AC)
3.コントローラ
S2000・VMCコントローラ(チップヒータの制御にはS2000タイプが必要となります。) 専用VMCコントローラ(他社製コントローラのご利用は当社に安全をご確認下さい。) チップヒータ付きは専用S2000(他のコントローラご利用は当社にご相談ください。)
4.駆動源
扱い易い空圧式で作動 (0.49Mpa)

技術資料

<弊社4ヶ取り試作型での色替えテスト>
条件
ホットランナ全滞留量:約80g
製品重量:約23g(1ヶ)
シリンダー内を次色に色替え、終了してからホットランナ部の色替えを行う。

マニホールド、プローブ内樹脂(黒)の殆んどを1ショットで吐き出す。
プローブ内に付着している樹脂が残る。
付着している樹脂が殆んど無くなる。(グレーに色替え完了)

実績

樹脂 製品重量(g) キャビ×ゲート ゲート径(mm) 用途
PP 0.5 8×8 1.0 MDシャッター
PP 30 4×4 2.0 P-ケース
PP 76 2×2 2.0 DVD用品
PS 20 2×4 2.0 プリンター部品
PS 20 4×4 1.2 CDトレー
HiPS 25 4×8 2.0 トナー部品
GP-PS 10 8×8 1.0 医療部品
ABS 40 4×4 2.0 プリンター用トナー容器
ABS 300 1×2 2.0 プリンター部品
PC 5 8×8 1.2 MOシェル(色替え)
PC 10 2×2 1.2 自動車部品
PC 10 4×4 1.2 ミニデイスクシェル
PC 50 2×4 2.0 人工臓器
PC 190 2×6 2.0 プリンター用トナー容器
PET 30 2×2 2.0 容器
