スピアシステム

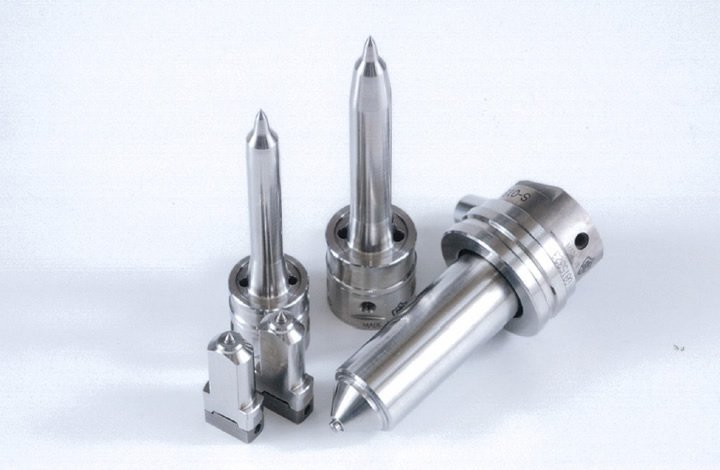

スピアシステムとは
![スピアシステム](/assets/images/product/spear_main.jpg)
チップヒーターとボディヒーターからなる二重ヒータ構造のホットランナーです。
スピアチップは特殊加工による直接発熱体です。また、樹脂の種類・用途に合わせ、各種スピアを品揃えています。

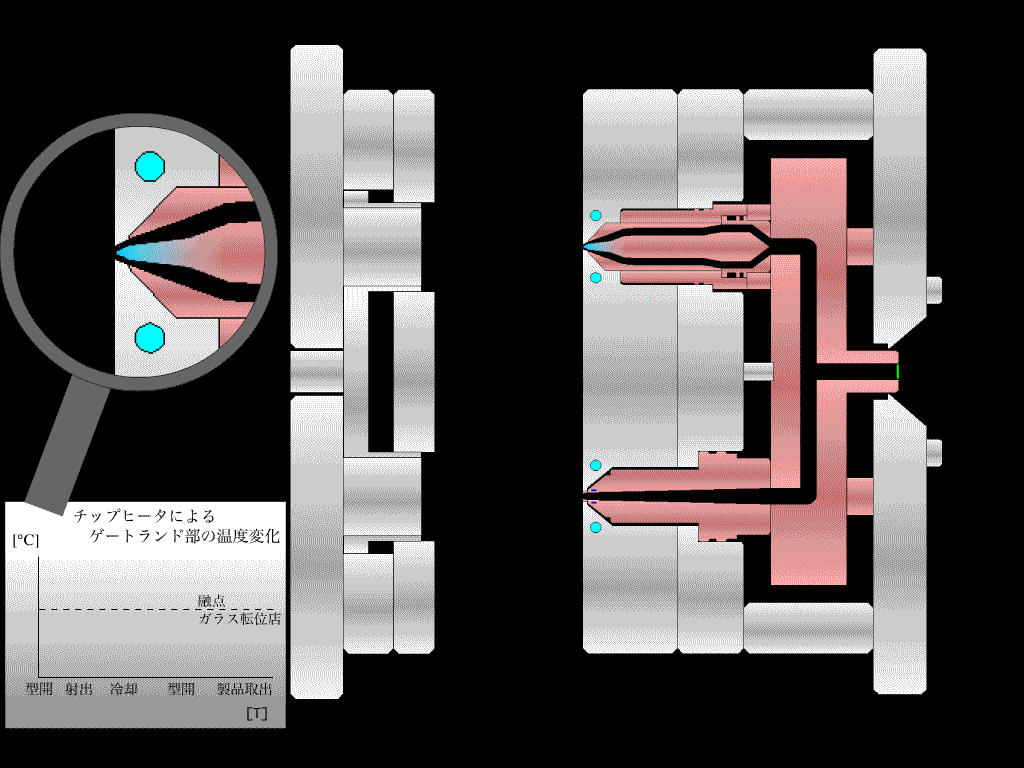

スピアシステムの原理と特長
摺動部を持たないサーマルバルブ方式ですので極めて長寿命です。
スプルーとランナー部の樹脂は、常時流動可能な溶融状態に保持管理され、ゲートランド部の極少量の樹脂は、 金型の温度によりキャビティ内に充填した樹脂とともに固化されます。
成形品取出し後、次の射出開始直前にチップヒータを通電、発熱させ、 固化しているゲートランド部の樹脂を、瞬時に溶融、射出を可能にします。
![](/assets/images/product/spear.gif)
スピアシステムの構成
スピアシステムは、金型に組込まれるスピアとマニホールド、それに温度・時間を制御するコントローラーによって構成されます。
スピアシステムのラインナップ
![](https://www.seiki-hot.com/admin/wp-content/uploads/2018/10/g_thum-300x300.jpg)
![](https://www.seiki-hot.com/admin/wp-content/uploads/2018/10/d_thum-300x300.jpg)
![](https://www.seiki-hot.com/admin/wp-content/uploads/2018/10/spt_thum-300x300.jpg)

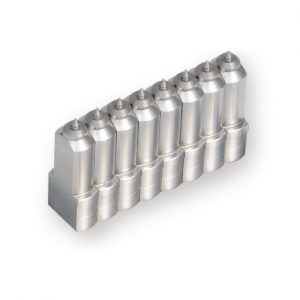

SPTシリーズ
- 外部加熱方式トップレス構造では初のチップヒータ付き。
- 高機能樹脂による超小物機構部品成形等に対応可能。
- 最小ピッチ7mmで多数個取りにも対応可能なコンパクト設計。
- 従来のブロック方式とは異なり任意のゲート配置が可能。
- 15t クラスの成形機にも対応可能。
![](https://www.seiki-hot.com/admin/wp-content/uploads/2018/10/esn_thum-300x300.jpg)
![](https://www.seiki-hot.com/admin/wp-content/uploads/2018/10/esxl_thum-300x300.jpg)
![](https://www.seiki-hot.com/admin/wp-content/uploads/2018/10/sl_thum-300x300.jpg)
当社資料をダウンロード頂けます。
その他、製品に関するご質問は、お問い合わせフォームよりお気軽にお問い合わせください。
