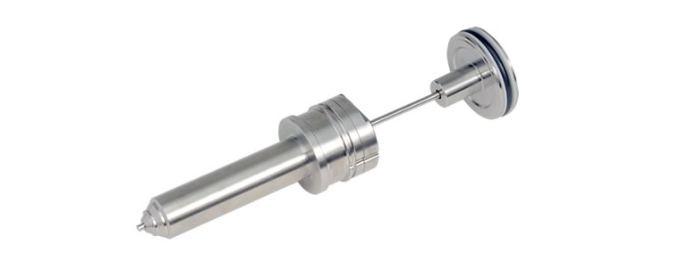

SVP(F)シリーズ

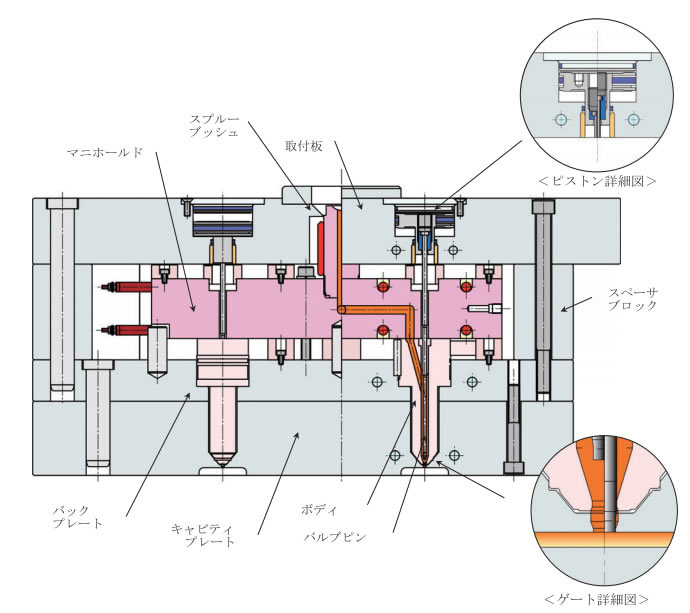

構造
特長
- 汎用樹脂から汎用エンプラ樹脂までの広範囲な成形に対応できます。
- チップヒータ機能（オプション）の付加により充填材入り樹脂・結晶性樹脂（PET プリフォーム）等の成形に効果的な条件設定が可能になります。
- ゲート径φ1.2～φ8.0で、多様なバリエーションから選択いただけます。
- 空圧駆動方式と振れ止め機構により金型に負担（ゲートやバルブピンの消耗・破損）をかけません。
- 空圧駆動方式なので、取り扱い・メンテナンスが容易です。
仕様
- ボディヒータ
- 200V～240V(AC)
- チップヒータ
- 11V(AC) 5A（オプション）
- コントローラ
- S2000・VMCコントローラ（チップヒータの制御にはS2000タイプが必要となります。）
※他社製コントローラを利用の際、チップコントロール機能のみ追加される場合は、仕様と安全性について弊社にご確認願います。 - バルブ駆動
- 空圧式0.49Mpa（5kgf/cm²）
プローブバリエーション
SVP(F)（チップヒータ無し）
一般汎用からエンプラ樹脂まで幅広く対応可能。
プリフォーム専用
外乱の影響を受け難い構造。高効率化の為のヒーター配置。
SVP(F)（チップヒータ有り）
スーパーエンプラが成形出来る！フィラー入り樹脂対応可能。
実績
| 樹脂 | 製品重量(g) | キャビ×ゲート | ゲート径(mm) | 用途 |
|---|---|---|---|---|
| PP | 3.5 | 8×8 | 1.2 | 筆記具部品 |
| PP | 330 | 1×4 | 3.0 | プラスチック椅子 |
| PP | 1000 | 2×4 | 5.0 | 車関係部品 |
| PS | 1000 | 1×4 | 5.0 | 複写機部品 |
| HI-PS | 80 | 4×4 | 2.0 | プリンター部品 |
| ABS | 1200 | 1×4 | 3.0 | コピー機部品 |
| AS(G25%) | 10 | 4×4 | 2.0 | エアコン部品 |
| AS | 60 | 2×2 | 3.0 | 自動部品 |
| PMMA | 10 | 2×2 | 3.0 | 石鹸入れ |
| TPE | 2.2 | 4×4 | 1.2 | 車ﾘｱﾄﾞｱ用部品 |
| TPE | 5 | 2×2 | 3.0 | 輸液部品 |
| PA66 | 34 | 2×2 | 1.4 | 自動車部品 |
| PA6 | 420 | 1×2 | 5.0 | 車エンジン部品 |
| PC | 2 | 8×8 | 1.0 | HDD部品 |
| PC（V0） | 8 | 1×1 | 2.0 | 電池部品 |
| PC/ABS | 8.7 | 2×4 | 2.0 | ノートパソコン部品 |
| PC/ABS | 500 | 1×1 | 5.0 | ノートパソコン上蓋 |
| POM | 0.8 | 2×2 | 1.2 | リレー部品 |
| POM | 10 | 5×5 | 2.0 | 家電部品 |
| PBT | 20 | 1×4 | 3.0 | 容器 |
| PET | 60 | 16×16 | 4.0 | プリフォム |
| PET(GF) | 50 | 48×48 | 4.0 | ボトル容器 |
| PPE | 40 | 1×4 | 2.0 | 偏光ヨーク部品 |
| PPE | 150 | 1×2 | 3.0 | プリンター部品 |
| PPE/PS | 50 | 1×2 | 5.0 | コピー機部品 |
| ﾉﾘﾙ | 20 | 4×4 | 1.5 | インクタンク部品 |
| 変性PPO | 100 | 4×2 | 5.0 | 自動車部品(ﾄﾞｱ)部品 |
| LCP | 2 | 8×8 | 1.0 | HDD部品 |
| LCP | 2 | 4×4 | 2.0 | HDD部品 |
