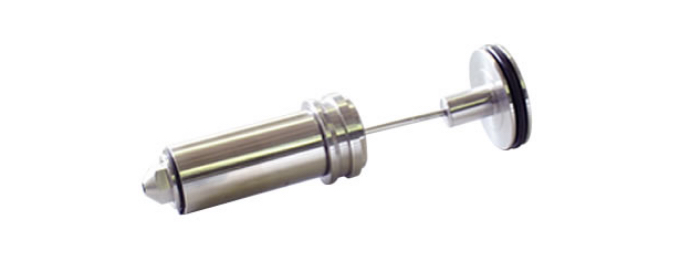

CVNシリーズ

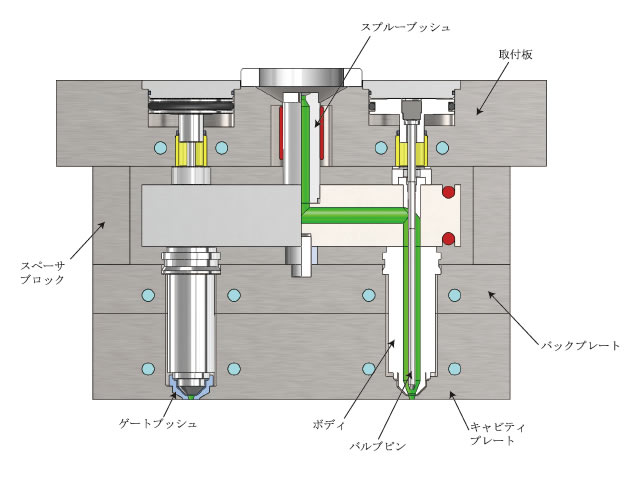

構造
特長
- 汎用樹脂専用のコストパフォーマンスを目的としたバルブシステムです。
- ゲート径φ0.8～φ6.0で、多様なバリエーションから選択いただけます。
- ボディヒーター、ボディセンサーの交換が可能です。
- 空圧駆動方式なので、取り扱い・メンテナンスが容易です。
ゲート部バリエーション
ゲートブッシュ無し
標準ゲートブッシュ
冷却ゲートブッシュ
仕様
- 1.ボディヒータ
- 240V
- 2.コントローラ
- WMCコントローラ（他社製コントローラのご利用は当社に安全をご確認ください。）
- 3.バルブ駆動
- 空圧式 0.5MPa
実績
CVN40
| 樹脂 | 製品重量(g) | キャビ×ゲート | ゲート径(mm) | 用途 |
|---|---|---|---|---|
| ABS | 150 | 4×4 | 2.0 | スキャナ部品 |
| PP | 1.4 | 4×4 | 1.0 | 自動車内装部品 |
| TPE | 10 | 4×4 | 0.8 | 医療部品 |
CVN48
| 樹脂 | 製品重量(g) | キャビ×ゲート | ゲート径(mm) | 用途 |
|---|---|---|---|---|
| PP | 30 | 2×2 | 4.0 | 収納部品 |
| ABS | 360 | 1×12 | 4.0 | 日用雑貨 |
| ABS | 1000 | 1×2 | 3.0 | 家電部品 |
| PE | 880 | 1×4 | 3.0 | 日用品 |
| ABS | 500 | 1×1 | 3.0 | 家電部品 |
| PMMA | 586 | 1×1 | 4.0 | 家電部品 |
| PS | 380 | 1×3 | 2.5 | 電子楽器 |
CVN70
| 樹脂 | 製品重量(g) | キャビ×ゲート | ゲート径(mm) | 用途 |
|---|---|---|---|---|
| PC+ABS | 900 | 1×5 | 5.0 | 家電部品 |
| PC+ABS | 900 | 1×5 | 5.0 | 家電部品 |
| PC+ABS | 1100 | 1×5 | 6.0 | 家電部品 |
| PC+ABS | 290 | 2×2 | 6.0 | OA部品 |
| ABS | 580 | 1×2 | 6.0 | 二輪車部品 |
