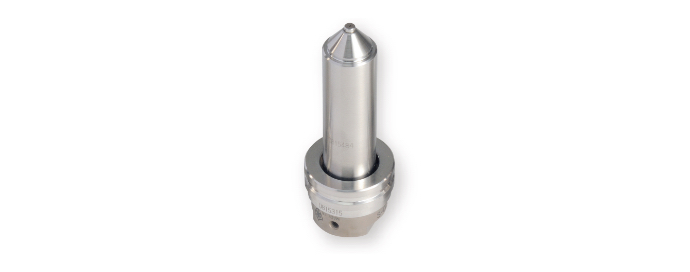

Gシリーズ

構造

特長

1.信頼の外部加熱構造

滞留部と固化層のない外部加熱構造により、樹脂焼けやコンタミの発生を防止できます。
圧力損失が少ない構造により、射出制御を正確に伝達し精密成形に適します。
(透明成形品・スーパーエンプラは封止成形等の特殊成形加工の用途分野に最適です。)

2.独立2ヒーター2回路制御

ゲート部、ボディ部に別々にヒーターを設けることで幅広い温度領域を独立して制御できます。
チップヒーターはゲートランド部の樹脂を最適条件に保持し、スムースな射出を可能にします。
ボディヒーターはシリンダー樹脂温同等に保持するよう、湿度コントロールします。
2ヒーター2回路制御を行うことにより、局部的高温部位が少ない的確な温度勾配が保たれ、 スーパーエンプラ等の温度に敏感な樹脂の特殊樹脂の成形に最適です。

3.メンテナンスフリー

単純な流路構成で万が一の焼き付きなどは簡単に修復できます。
(先端部の型との合わせは取り扱い手順書により実施ください)

4.高安定性の精密制御

各種監視機能、記憶機能、スタータ機能などを備えたコントローラーにより再現性の高い成形が可能です。

仕様

1.ボディヒーター
32V、4A
2.チップヒーター
11V、4.5A
3.コントローラー
弊社製専用S2000コントローラー(従来弊社専用コントローラー)

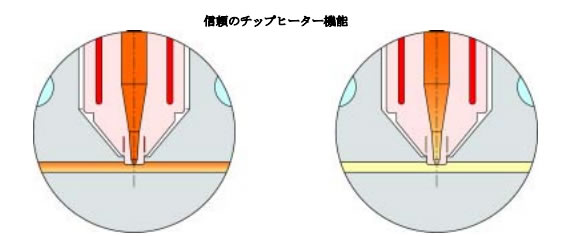

チップON, OFF機能

<チップON>

チップヒーターに通電、発熱させ、固化しているゲートランド部の樹脂を溶融して射出を可能にします。

<チップOFF>

成形品の固化と同時に、ゲート先端部の微量樹脂が半固化状態になりゲートシールします。

実績

樹脂 製品重量(g) キャビ×ゲート ゲート径(mm) 用途
PS 15 2×4 0.8 シャーシ
PMMA 5 4×2 1.2 プリズム
PA66 1 4×4 1.2 電池部品
PA6 20 2×2 1 自動車部品
PC 2.5 8×8 1 ケース
PC 4 1×7 0.8 パソコン部品
PC 6 1×8 0.8 プレーム
PC 20 8×2 1.2 プレート本体
PC 20 8×2 1.2 プレートカバー
POM 3 4×4 1.2 ギア部品
PET(GF) 10 4×4 1 蛍光灯部品
PET(GF) 12 8×8 0.8 照明部品
PBT 4 32×4 1 リレー部品
PBT 10 4×4 1 蛍光灯部品
PBT 30 2×2 1.2 自動車用機構部品
変性 PPE 0.8 2×2 1 機能部品
変性 PPE 6 2×2 1 DVD部品
変性 PPE 15.7 2×4 1 基台
PPS 5 2×2 1.4 自動車部品
PPS 10 4×4 1.2 基台部品
LCP 2 4×4 0.8 HDD部品
LCP 2 4×2 0.8 コネクター部品
PEI 10 4×4 1 照明部品
PEI 8 2×2 1 照明部品
PEI 5 2×4 1.2 基台部品
PEEK 1 16×4 1 機能部品
