バルブゲートシステム

バルブゲートシステムとは

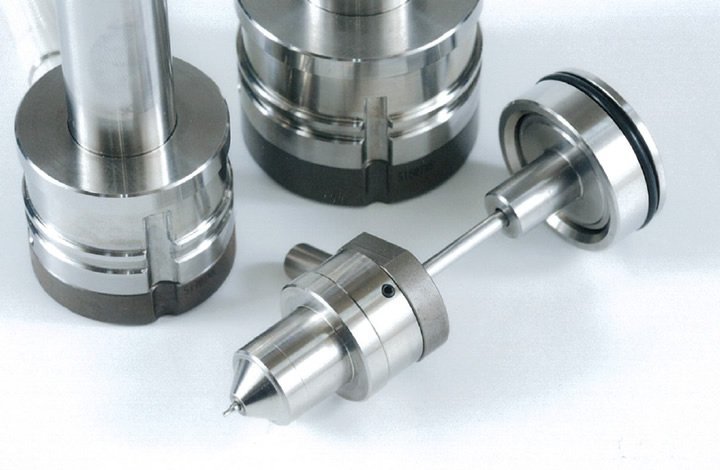

バルブゲートシステム

バルブピンを空圧で駆動させるメカバルブゲートシステムです。オプション扱いも含め長さは400mmまで、 ゲート径はφ0.8~8.0mmまで、その精度・性能等幅広く品揃えしています。用途によりチップヒータ機能を有するシステムもあります。

バルブゲートシステムの原理と特長

ゲートはキャビティに直接掘り込んだ『トップレス』構造で有り、ゲート近傍の冷却効果が良く、 ピン径の転写性が優れています。チップ・ボディヒータが独立しているプローブの場合、チップヒータは成形サイクルに同期し間欠加熱方式がとれます。 また、結晶性樹脂の成形を容易にします。

バルブゲートシステムの構成

金型に組込まれるバルブゲート・マニホールド・それに温度・時間を制御するコントローラー・バルブピンを駆動する エアコントローラーによって構成されます。

バルブゲートシステムのラインナップ

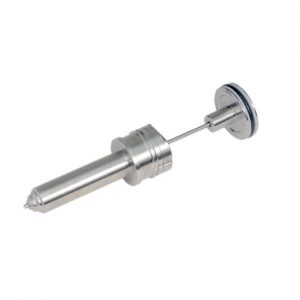

SVP(F)シリーズ

  • 汎用樹脂からスーパーエンプラまでの広範囲な成形に対応できます。
  • チップヒータ機能(選択)の付加により充填材入り樹脂・結晶性樹脂(PETプリフォーム)等の成形に画期的な効果があります。
  • 先端にバルブピンの振れ防止機構を設けています。

READ MORE

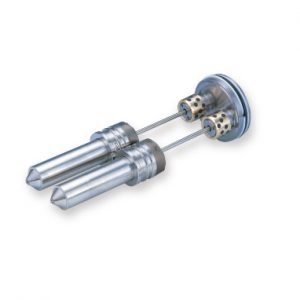

SV32Fシリーズ

  • 最小ゲートピッチ32mmまで可能です。
  • 先端にバルブピンの振れ防止機構を設けています。
  • 汎用樹脂全般、汎用エンプラ樹脂(POM, PC, ABS, PA等)。

READ MORE

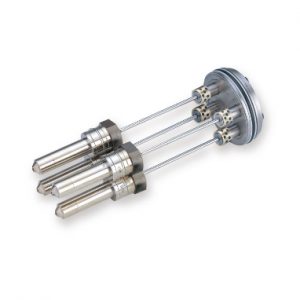

SV25Fシリーズ

  • 汎用樹脂から汎用エンプラ樹脂まで広範囲に対応が可能です。
  • 小ピッチ多数個取り対応。最小ピッチは、SVシリーズ最小の25mm。
  • 充填材入り樹脂の対応も可能です。
  • 空圧駆動方式と振れ止め機構により金型(ゲートやバルブピンの損耗・破損)に負担をかけません。
  • 空圧駆動方式なので、取り扱い・メンテが容易です。

READ MORE

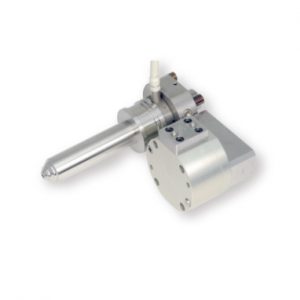

SVPLシリーズ

  • SVPタイプのセンターゲート方式で1ヶ取りダイレクトゲート専用です。また、マニホールドの併用で複数使用もできます。

READ MORE

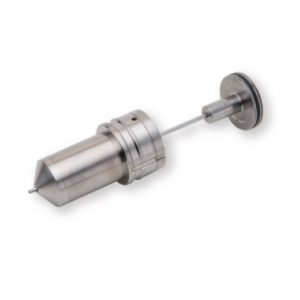

シンプルフロー/SVYシリーズ

  • 樹脂はバルブピンに妨げられないので分流しない。
  • バルブピンの曲がりが少なく、常にゲート孔と同芯であります。

READ MORE

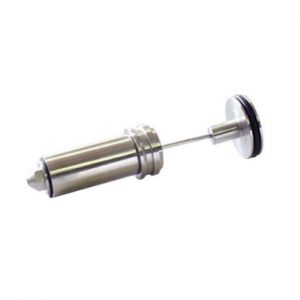

CVNシリーズ

  • ローコストハイクオリティモデル。
  • 汎用樹脂専用。
  • シンプル構造。

READ MORE

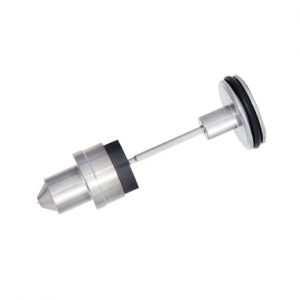

SMVシリーズ

  • 超薄型対応。(固定側型厚120mm)
  • 汎用樹脂からスーパーエンプラまで広範囲な成形に対応できます。
  • 先端にバルピンの振れ防止機構を設けております。
  • チップヒータを標準装備。

READ MORE

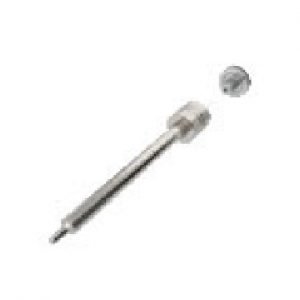

SVPRシリーズ

  • 先端φ9mmの先細バルブ。
  • ゲート径φ0.8~φ1.2mm。

READ MORE

当社資料をダウンロード頂けます。
その他、製品に関するご質問は、お問い合わせフォームよりお気軽にお問い合わせください。
