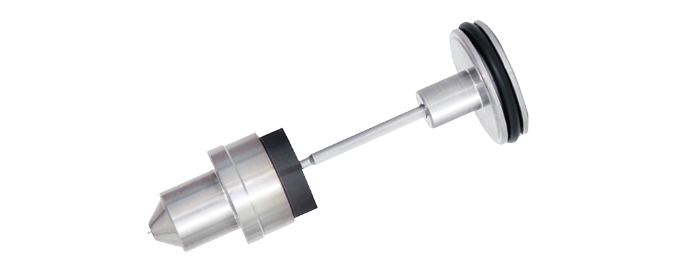

SMVシリーズ

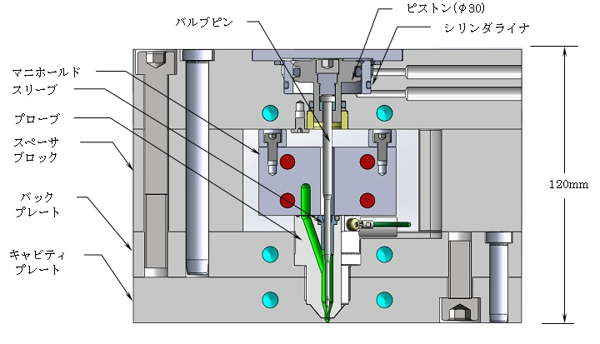

構造

特長

  1. 固定側型厚は驚異の120mmをクリアしたバルブゲートシステムです。
  2. 成形機型締圧15t~50tに対応頂けます。
  3. 汎用プラスチックからスーパーエンジニアリングプラスチックまで全ての熱可塑性樹脂に対応できます。
  4. 世紀(当社)独自の技術であるチップヒータ(ゲートランド部に配置した間欠発熱体)を標準装備しておりますのでスーパーエンジニアリングプラスチック及び充填材含有のプラスチックに於ける条件設定の幅が広がり、バルブピンの摺動を助長し確実なゲートオープンとゲートシールが担保されます。
  5. 当社独自の技術である振れ止め機構に加え、バルブピンの駆動はエアーですのでバルブピンによる金型への負荷(金型ゲート、バルブピンの破損等)がありません。
  6. バルブピンの駆動は空圧ですのでランニングコストに長けクリーン且つメンテナンスが容易です。

仕様

1.ボディヒータ
32V(AC)
2.チップヒータ
11V(AC)5A
3. ボディ全長
45mm(限定)
4.ゲート径
φ0.8(mm),φ1.0(mm)
5.コントローラ
S2000・AHCコントローラ(他社製コントローラはボディヒータ電圧が違う為、ご使用頂けません)
バルブ駆動
空圧(0.49Mpa)

実績

樹脂 グレード等 樹脂温度 金型温度 備考(用途)
PA66(GF30%) レオナ(GF33%) 290℃ 80℃ 製品重量3.4g、自動車内装部品
PA66 レオナ 280℃ 80℃
PA46 スタニール(GF40%) 300℃ 110℃
PA9T ジェネスタ(GF40%) 340℃ 140℃
LCP ベクトラ 340℃ 80℃
LCP シベラス(GF+フィラー35%) 330℃ 90℃
PPS フォートロン(GF40%) 300℃ 120℃
PPS トレリナ(GF40%) 310℃ 140℃
PC パンライト 300℃ 100℃
POM デルリン 210℃ 90℃
