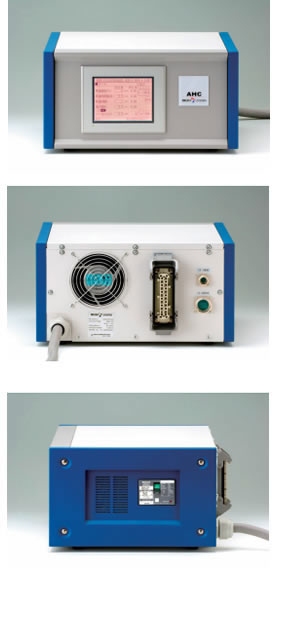

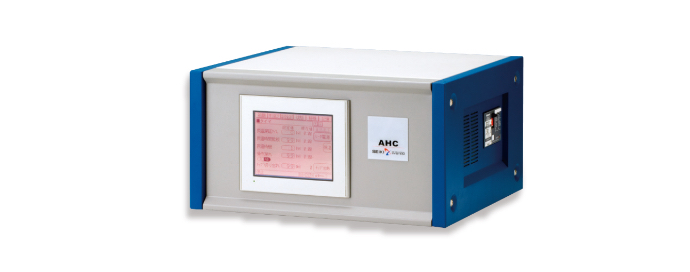

AHCシリーズ
構造
シンプル
4点ゲートまでの少数個取りに特化した小型コントローラー。
バルブ用(VP)またはスピア用(TP)の2機種。
従来のHCシリーズ(バルブ用)とAYCシリーズ(スピア用)を統合。 2機種でほぼすべての弊社製バルブ・スピアに対応。
上位シリーズ(S2K)と共通の画面・インターフェースを採用し、操作性が向上。
端子台レス基板構造の採用、ヒューズ位置を側面パネルに集中する事でメンテナンス性が向上。
タフ・安定性・精密制御
機能を充実。
厳しい使用環境-の対応力が向上。
センサ入力回路に接地型センサ用光絶縁式を採用。絶縁耐圧が400Vまでアップし、耐ノイズ性と耐久性が向上。
使用環境湿度を90%まで上げ、より厳しい環境に対応。
電源周波数は45Hz~65Hzのフルレンジに対応。簡易電源や変動の大きい環境でも動作が安定。
回路の調整を完全自動化。精度を長期に渡り維持。
真の実効値電流制御回路の採用(TP)により、歪んだ波形でも正確な電流を測定。電源環境の悪い状態でも精密な電流制御を実現。
RoHS対応
基本機能
保温、ブースト、ディレイオフ、二段立上、電源オン自動昇温、ソフトスタート、バルブソレノイド駆動(VPのみ)、温度単位切替え(摂氏、華氏)、センサ切替え(J、K)、出力固定制御、キーロック、パスワードロック、設定値記憶(16件)、温度制御定数選択、セルフチューニング
タイマ
昇温遅延タイマ、昇温時間監視タイマ、昇温待機タイマ、チップ切り忘れタイマ、チップタイマ(独立設定)、バルブタイマ
仕様
電源 | AC200V/220V/240V(±10%)、45~65Hz | ||
---|---|---|---|
使用環境温度 | 0~40℃(保存温度:-20~60℃) | ||
使用環境湿度 | AC200V/220V/240V(±10%)、45~65Hz | ||
制御対象 | TP | スピア(D・G・ESP・B(STT22B220以下)) | |
VP | バルブ(SVP・SVY・SV32・SV25)、ESN、他社製バルブ | ||
電源容量 | 2VP2、2TP2S、2TP2T | 30A(漏電ブレーカ選択可) | |
4TP4S、4TP2T | 50A(漏電ブレーカ選択可) | ||
温度単位 | 摂氏(℃)/華氏(゚F)を画面から選択可能 | ||
温度入力範囲 | センサJ | 0~500℃ | |
センサK | 0~600℃ | ||
温度測定分解能 | 光絶縁回路 内部精度0.1℃(ADC15bit/サンプリング速度1s) | ||
電流測定分解能 | 真の実効値表示 制度0.1A(ADC10bit/サンプリング周波数10kHz) | ||
タイミング信号 | 接点入力 | ドライ接点入力 | |
電圧入力 | DC24V又はAC100V~240V | ||
外部インターフェース | ドライ接点入力 | 外部異常、エアー圧力低下異常、予備2点 | |
接点出力 (定格:DC24V/0.5A) |
異常、昇温完了、予備1点 | ||
DC24V電圧出力 (定格:300mA) |
バルブ開き (ソレノイド制御用) |
||
表示機 | 5.7インチモノクロ液晶(タッチパネル付き) 日本語・英語・中文(簡体字)を画面から選択可能 |
||
設定値記憶 | 16件 | ||
異常検出 | 温度異常・センサ断線・センサ逆接・センサ対応異常・ヒータ断線 (スピア・バルブチップ)・過電流異常(スピア・バルブチップ) |
||
温度制御 | PID温度制御+セルフチューニング機能 | ||
出力仕様 | マニホールド | 3.0kW (200V単相) |
時間比例制御出力 (制御周期約1秒) |
4.8kW (200V三相) |
|||
バルブボディ | 1.5kW (200V単相) |
時間比例制御出力(制御周期約1秒) | |
バルブチップ | 11V/5A | ソフトパルス制御出力 | |
スピアボディ | 32V/4.5A | 位相制御出力(電流クローズドループ) | |
スピアチップ | 11V/14A | 位相制御出力(電流クローズドループ) | |
耐ノイズ性能 | ラインノイズ | コモンモード2kV(100ns/1us) ノーマルモード2kV(100ns/1us) |
|
静電気 | 気中15kV、接触8kV | ||
寸法 | 390(W)×330(D)×200(H) | ||
重量 | 2VP2 | 18kg(本体、電源線含む、中継線含まず) | |
2TP2S、2TP2T | 21kg(本体、電源線含む、中継線含まず) | ||
4TP4S、4TP2T | 30kg(本体、電源線含む、中継線含まず) | ||
付属品 | タイミング信号入力ケーブル(接点入力用 又は 電圧入力用を選択) |
オプション
漏電プレーカ選択可能、デジタルⅠ/○ケーブル、エアーユニット接続ケーブル
