VMCシリーズ
構造
シンプル
タッチパネル付き液晶ディスプレイの採用で、簡単操作です。また従来機種よりディスプレイを大きくして、操作性を向上させました。
コンパクトボディ(322×450×526、20kg)のため、設置場所を選びません。
カードケージ方式により、基板メンテナンスが容易です。
タフ
EN規格(欧州統一規格)のEMS/EMIに適合し、外乱ノイズに強いことは勿論、 放射ノイズも出さない設計です。電動成形機とも安心して接続可能です。
耐圧240Vの光絶縁温度入力回路を採用し、誤配線や漏電事故時もコントローラーを護ります。
安定性
ソフトパルス出力制御 (※) を採用し、ヒーターに優しく安定した成形が可能です。
ノイズ対策や光絶縁回路の採用により、静電気やノイズの多い成形工場での制御精度が格段に良くなりました。
異常監視機能とインターロック機能により、異常が発生した場合のコントローラーの動作を選択できますので、不良品の流出防止が可能です。
※ ソフトパルス制御は弊社の特許です。

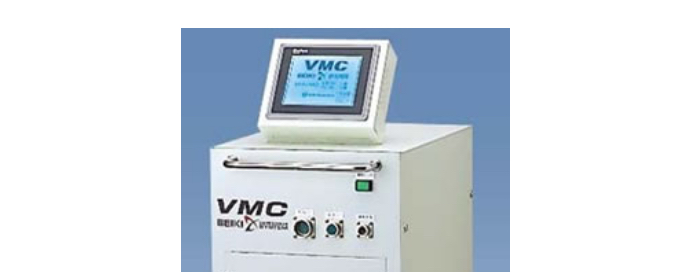

外観写真
エントリーユニット
本体裏面
基本機能
成形条件記憶(20型分)、バルブ制御機能、温度監視機能、センサー断線検出機能機能、ヒーター断線検出機能(プローブ)、ヒューズ切れ検出機能(プローブ)、インターロック機能、ソフトスタート(プローブ)、パスワードロック機能、プリヒート機能(マニホールド)、ブースト機能(プローブ)、センサータイプ切替え(J/K)、言語切替え(日本語/英語)、温度単位切替え(摂氏/華氏)
仕様
制御対象 | マニホールド | 200V単相ヒーター |
---|---|---|
プローブ | SH、ESN、SVP(チップなし)、SVY(チップなし)、SV32、その他200Vヒーターを使用したプローブ | |
制御点数 | マニホールド | 4、8 |
プローブ | 4、8、16、24、32 | |
出力容量 | マニホールド | 標準3.0KW (4.8KWまで製作可能) |
プローブ | 標準350W (2.0KWまで製作可能) | |
表示画面 | 5.7インチモノクロ液晶(タッチパネル付き) | |
異常監視 | 温度監視・センサー断線検出・センサー逆接検出・センサー対応異常検出・ヒーター断線検出(プローブのみ)・ヒューズ切れ検出(プローブのみ) | |
ア ラ ー ム | 異常発生時(電子ブザー) | |
タイミング信号 | 電圧入力 | DC12~30V 又は AC100~240V |
接点入力 | リレー接点入力 | |
デジタルI/O | 接点出力 | 異常信号、昇温完了信号、バルブ開き信号 |
電圧出力 | 異常信号、昇温完了信号、バルブ開き信号(DC24V/合計 300mA) | |
接点入力 | 外部異常信号、空圧低下信号 | |
温度入力範囲 | Kタイプ | 0℃~550℃ |
Jタイプ | 0℃~450℃ | |
温度入力分解能 | 0.5℃/LSB | |
温度入力回路 | フォトMOSリレーによる絶縁入力/ch-筺体間、各 ch 間耐圧共に 400V | |
サンプリング速度 | 500ms(温度入力・温度制御) | |
使用温度範囲 | 0~40℃ (保存温度は-20~60℃) | |
使用周囲湿度 | 20~70%RH(ただし結露しないこと) | |
電源電圧 | AC200V/ 220V/ 240V(銘板に記載してある電圧±10%) | |
電源周波数 | 50/60Hz(48~62Hz) | |
寸法 | 322(W)×450(D)×526(H)(本体のみ) | |
重量 | 20kg(VMC32VN8) | |
オプション | キャスター台、エアユニット接続ケーブルなど |
制御方式
出力制御方式 | 温度制御方式 | |
---|---|---|
マニホールド | 時間比例制御(周期約1秒) | PID温度制御 |
プローブソフト | パルス制御 | PID温度制御+ソフトスタート |
オプション
適合規格№ | |
---|---|
EMS | EN61000-4-2、EN61000-4-4、EN61000-4-11、ラインノイズ 2.2KV |
EMI | EN5501 |
